Eidosolutions realizza impianti completamente personalizzati per soddisfare le specifiche necessità del cliente. Qui potete vedere alcuni esempi di sistemi già realizzati ed installati per diverse applicazioni.

Cabina SE-S1

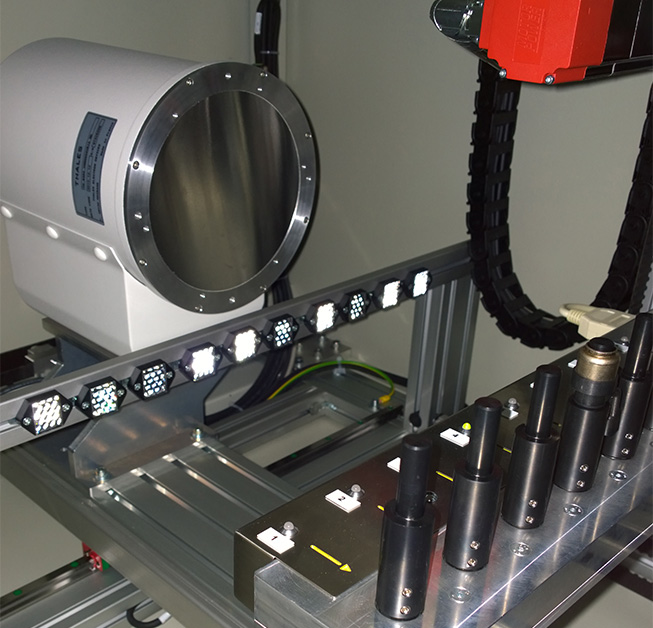

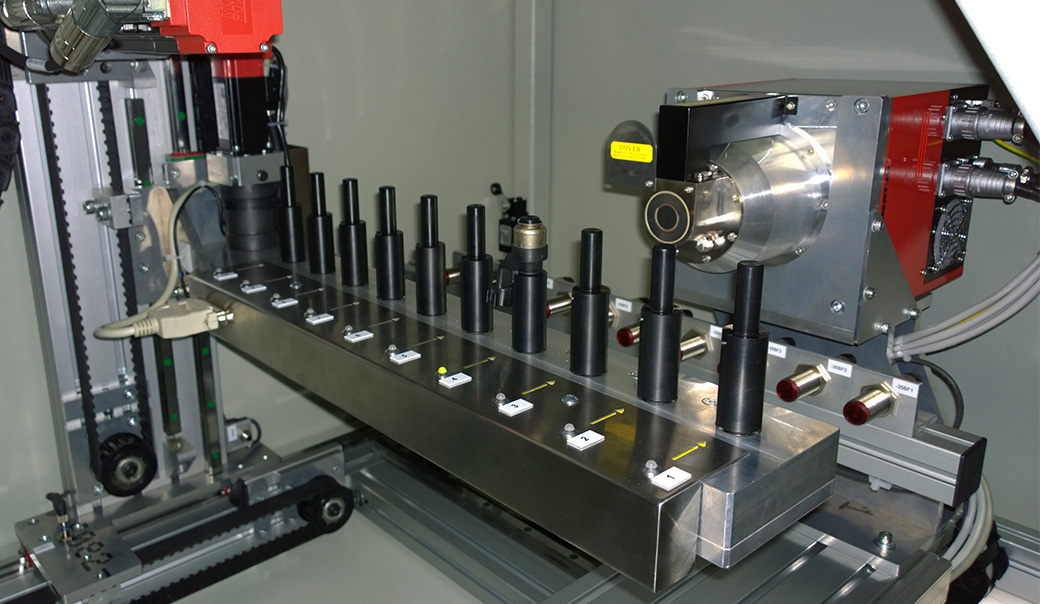

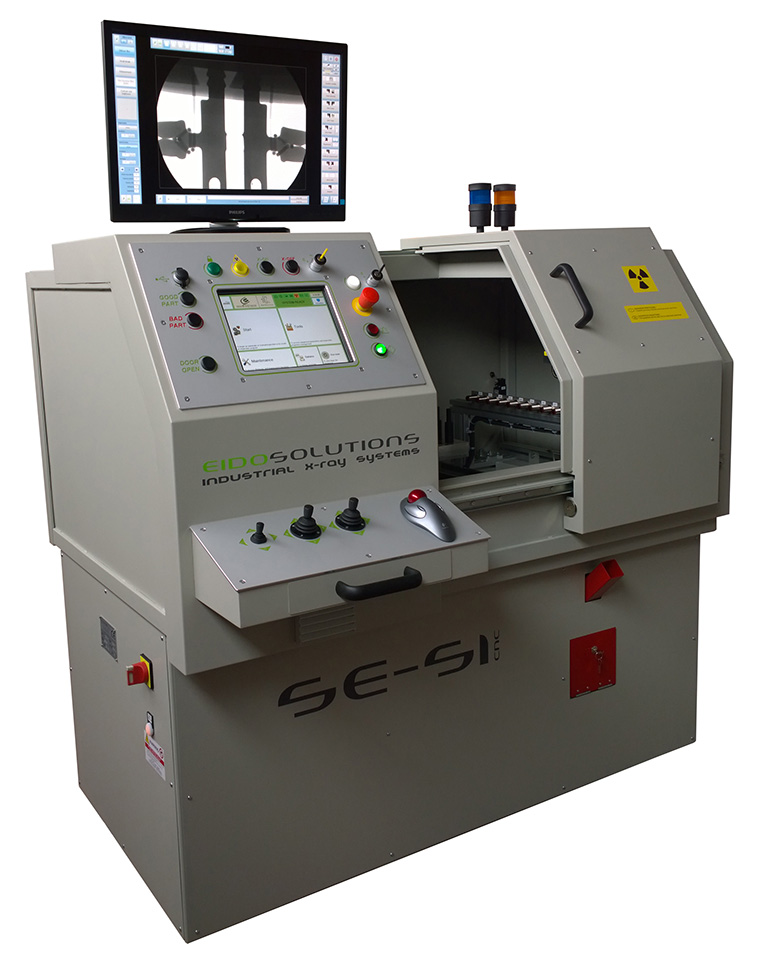

Il modello SE-S1 è stato concepito per l’ispezione di particolari elettronici; l’impianto consente di caricare fino a 10 componenti per ciclo ed utilizza una sorgente microfuoco ed in intensificatore di brillanza ad alta risoluzione.

Al termine del ciclo di verifica per ogni componente caricato un led ne segnala il risultato in modo che l’operatore possa depositare gli scarti nell’apposito raccoglitore.

  • microfuoco chiuso da 90kV
  • intensificatore e telecamera digitale ad alta risoluzione
  • movimentazione con motori brushless
  • fotocellule presenza pezzo
  • led esito ispezione
  • deposito scarti intelligente

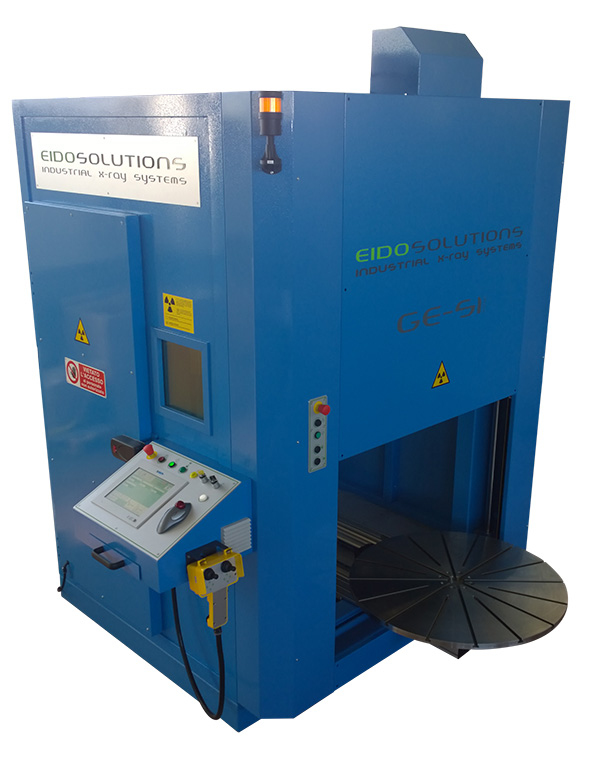

Cabina GE-S1

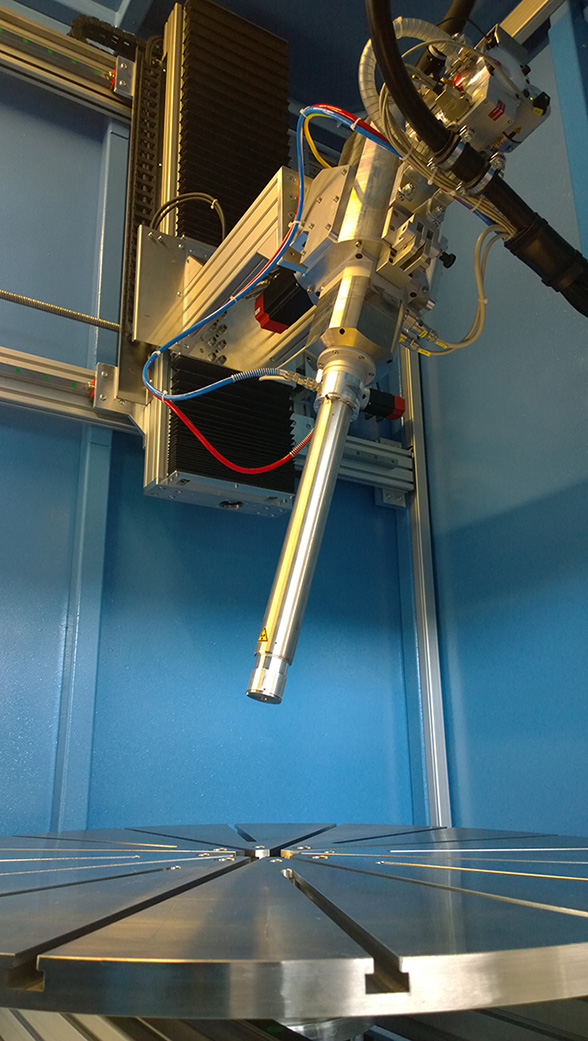

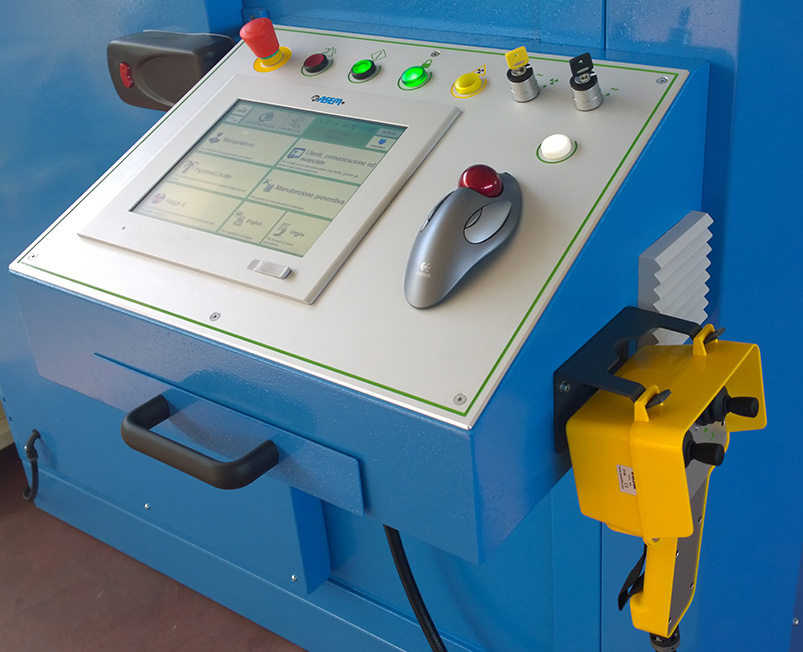

La cabina GE-S1 viene utilizzata per l’ispezione di fusioni aeronautiche attraverso la tecnica radiografica; è dotata di una sorgente microfuoco con anodo panoramico.

Si possono effettuare singole esposizioni o creare programmi semi-automatici collegati alla singola tecnica dello specifico particolare da radiografare.

  • microfuoco aperto da 225kV
  • anodo panoramico
  • movimentazione con motori brushless

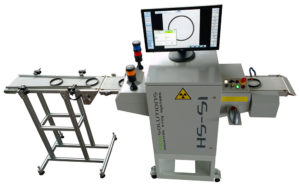

Impianto in linea HS-S1

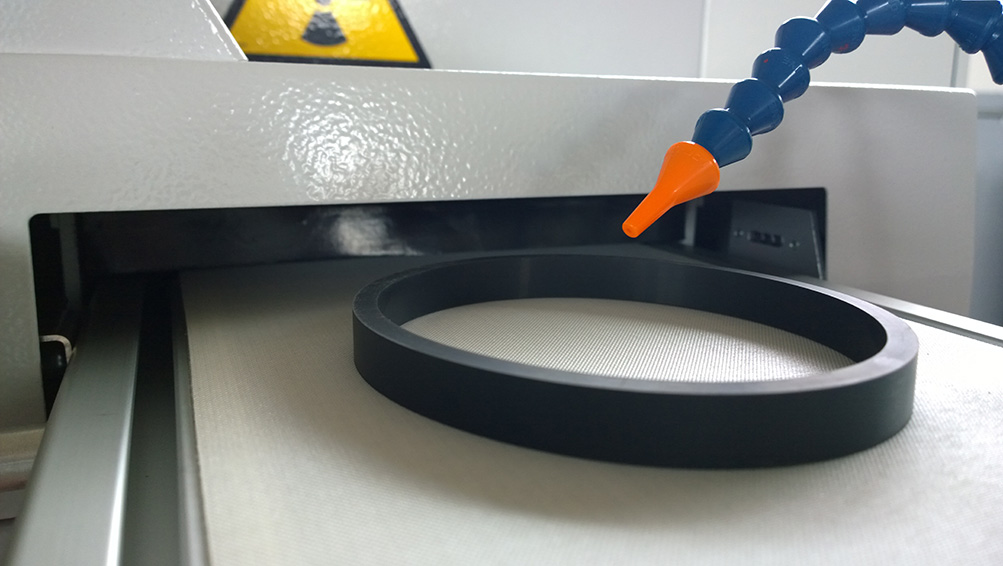

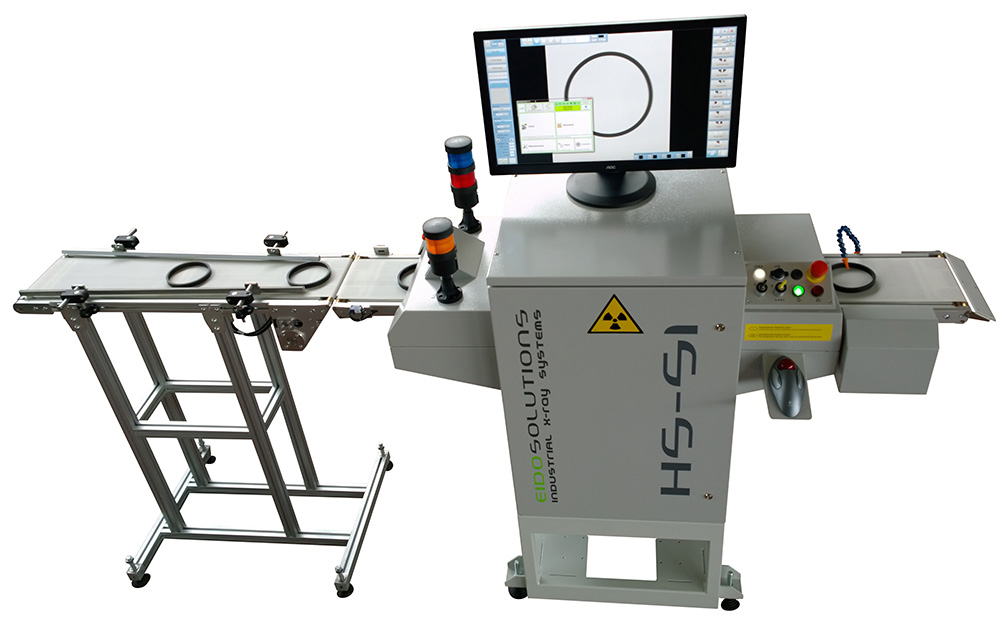

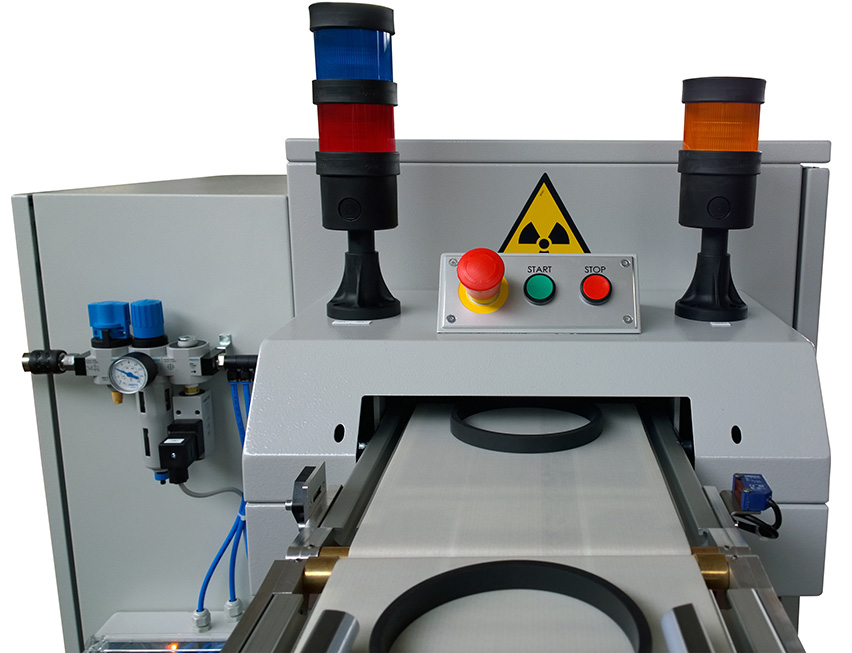

L’impianto a tappeto HS-S1 è specificatamente studiato per l’ispezione automatica in linea di particolari in gomma.

L’impiego di microfuoco e sensore ad alta risoluzione permettono l’identificazione di difetti con dimensioni di qualche decina di micron.

  • sensore lineare TDI ad alta risoluzione
  • microfuoco
  • ciclo d’ispezione in linea
  • analisi automatica
  • soffiatore scarti

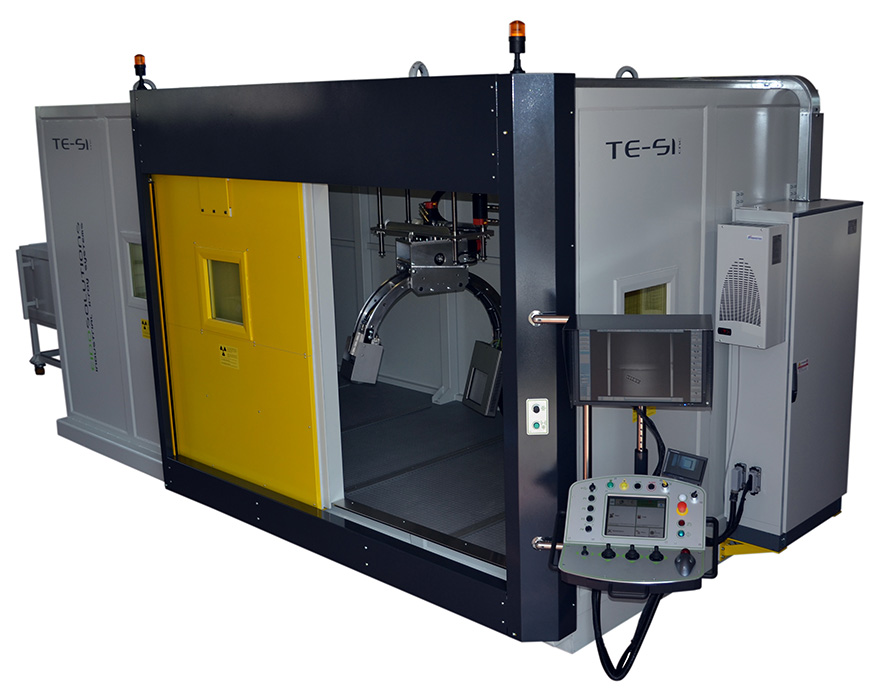

Cabina TE-S1

La cabina TE-S1 è specificatamente progettata per l’ispezione di saldature su tubi di diverse forme e dimensioni.

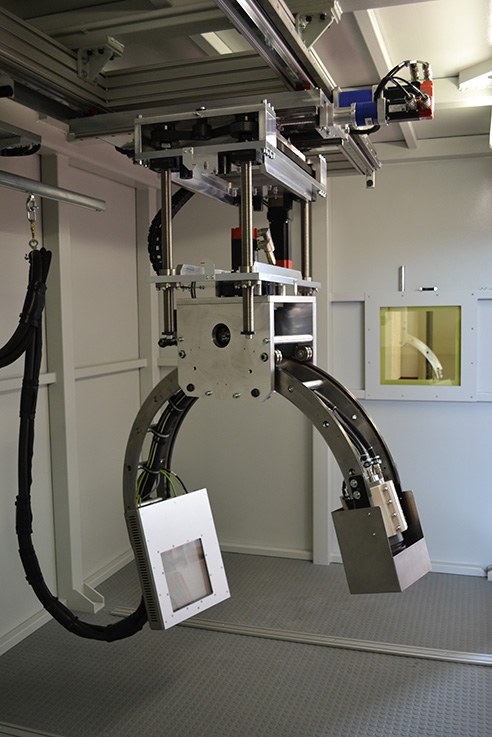

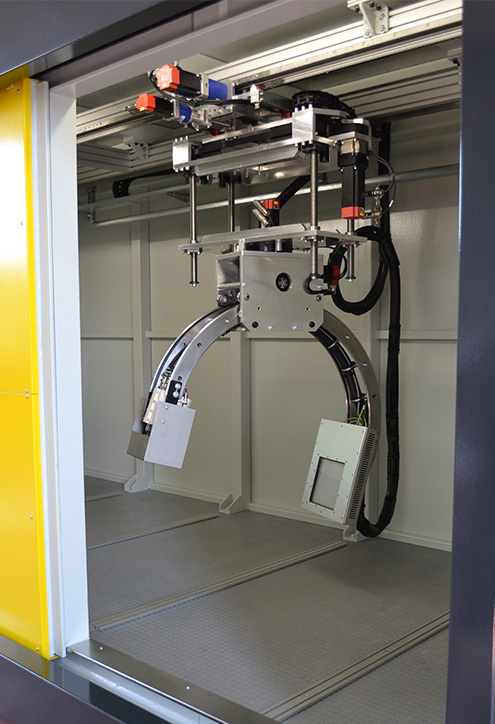

L’arco a C appeso al soffitto permette di ispezionare una grande varietà di tubi con saldature lungitudinali, circonferenziali e raccordi in diverse posizioni.

  • sistema 225kV
  • ispezione tubi fino 7 metri
  • sensibilità <2% in doppia parete
  • manipolatore ad arco sospeso

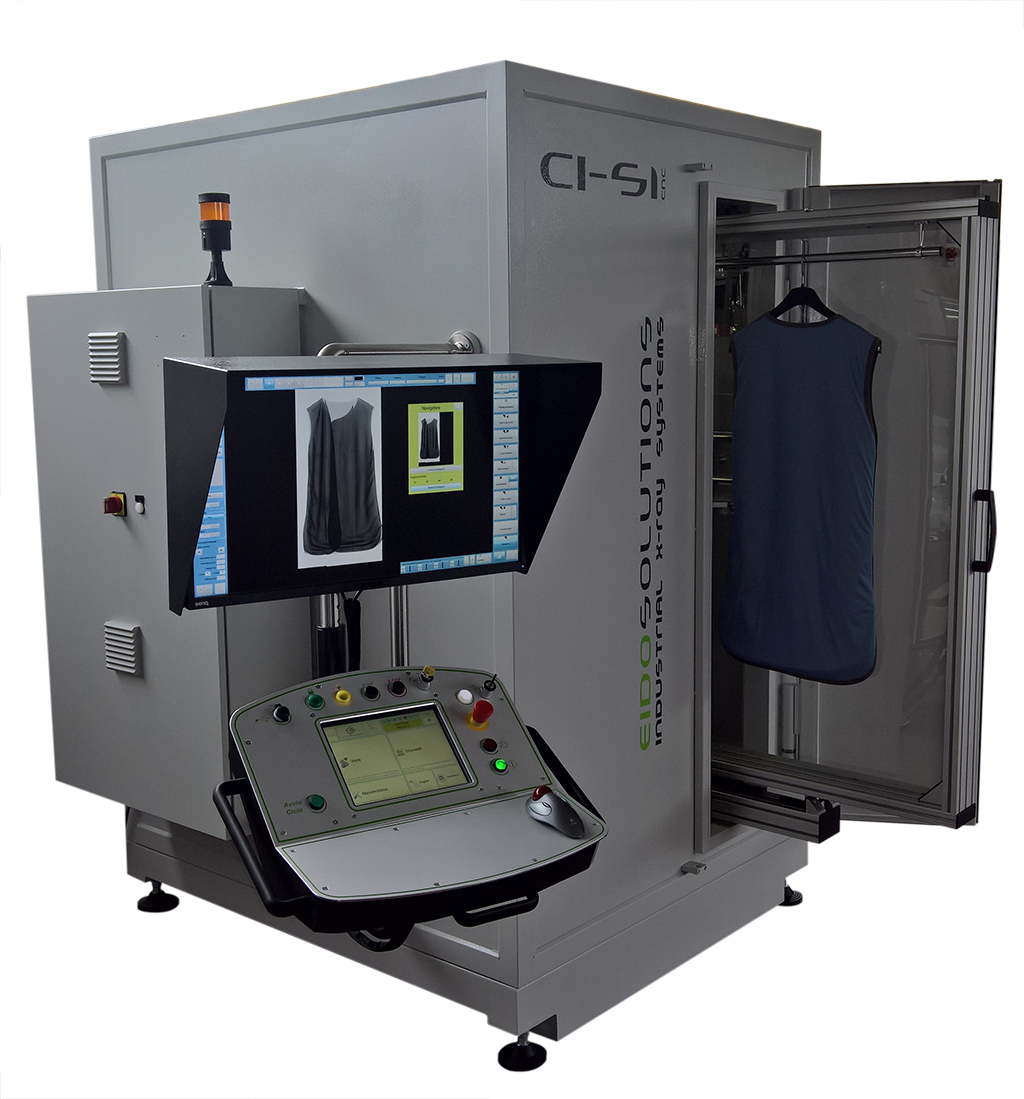

Cabina CI-S1

La cabina CI-S1 è specificatamente progettata per l’ispezione di vesti mediche di diverse forme e dimensioni.

La porta a slitta consente di appendere la veste da ispezionare; il sistema la scansione e rileva il livello di assorbimento.

  • sistema 160kV
  • vestiti fino a 700mm per 1300mm
  • sensore lineare ad alta risoluzione
  • misurazione dell’attenuazione dose del tessuto
